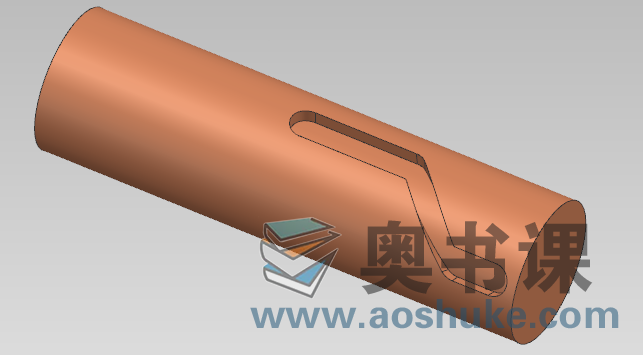

UGNX圆柱上绘制螺旋槽专业法

在圆柱上使用螺旋线绘制螺旋槽，满足设计要求

学习价格

1 铜板

 收藏  分享

学习次数21 次

人气206

学习时长永久有效自购买之日起计算有效期

立即购买加入购物车

学习本章节课程： http://www.aoshuke.com/study-2723.html

圆柱上绘制螺旋槽专业法:

1.分析CAD各个参数细节
2.绘制圆柱
3.绘制草图拉伸直身位置
4.绘制一侧旋转角度，成实体
5.绘制辅助的轴线
6.设置工作坐标定义方向
7.计算出螺旋，螺距，绘制螺旋线
8.绘制其它螺旋线
9.绘制内侧螺旋线
10.通过曲线网格制作面
11.有界平面封口两侧
12.圆弧面偏置，三个倒圆角设置
13.倒角过渡位置
14.拉伸修剪内部

15.螺旋槽修剪圆柱体
